راهنمای انتخاب سایز و فشار لوله پلی‌اتیلن

لوله‌های پلی‌اتیلن امروزه در انواع پروژه‌های کشاورزی، صنعتی، شهری و فاضلابی به‌طور گسترده به کار می‌روند. مزایایی مانند وزن سبک، انعطاف‌پذیری، مقاومت در برابر خوردگی و عمر طولانی باعث شده است که این لوله‌ها به انتخاب اول بسیاری از مجریان پروژه‌ها تبدیل شوند.

با این حال، برای بهره‌گیری کامل از این مزایا، باید سایز لوله پلی‌اتیلن و فشار کاری آن متناسب با نوع پروژه و نیاز سیستم به‌درستی انتخاب شود. اگر قطر لوله بیش از حد کوچک باشد، دبی جریان کافی تامین نمی‌شود و افت فشار زیادی ایجاد خواهد شد. از طرف دیگر، اگر لوله با فشار اسمی کمتر از فشار واقعی سیستم انتخاب شود، خطر ترکیدگی، نشتی و کاهش عمر شبکه افزایش می‌یابد.

در این مقاله به عنوان یک راهنمای انتخاب لوله پلی‌اتیلن، اصول تعیین سایز و فشار کاری مناسب را برای پروژه‌های کشاورزی، صنعتی، شهری و فاضلابی بررسی می‌کنیم.

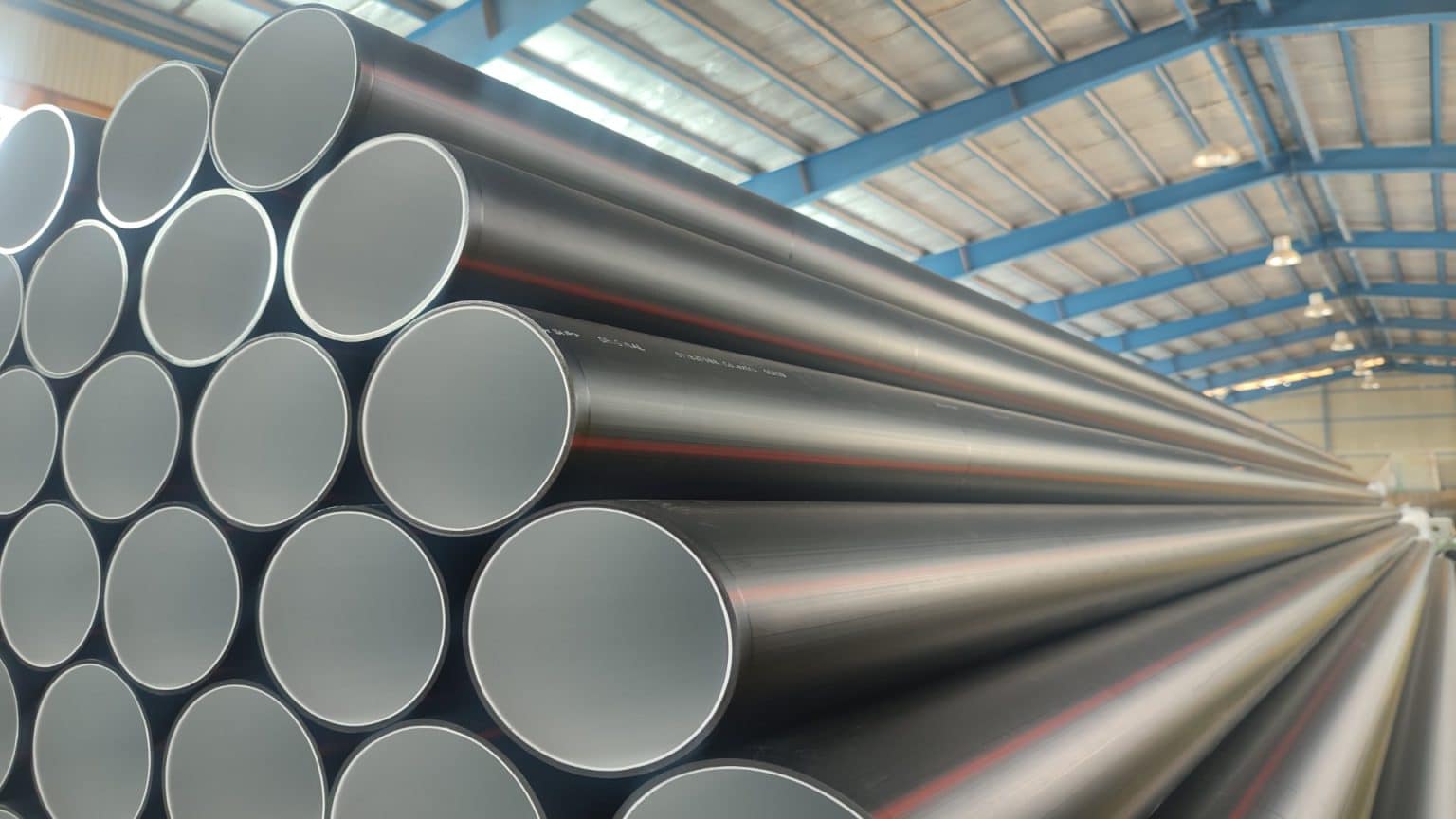

تولید لوله پلی‌اتیلن در شرکت پلی‌دشت

شرکت پلی‌دشت شهرکرد به عنوان یکی از تولیدکنندگان پیشرو لوله‌های پلیمری، انواع لوله پلی‌اتیلن را در سایز ۱۶ تا ۴۰۰ میلی‌متر بر اساس قطر خارجی و با استفاده از مواد اولیه استاندارد تولید می‌کند.

محصولات پلی‌دشت مطابق با استاندارد ملی ۲-۱۴۴۲۷ و DIN 8074 تولید می‌شوند و طیف وسیعی از کاربردها از آبیاری و آبرسانی گرفته تا گازرسانی، فاضلاب، صنایع و معادن را پوشش می‌دهند.

مفهوم سایز و فشار کاری لوله پلی‌اتیلن

سایز لوله پلی‌اتیلن در واقع همان قطر خارجی لوله است که معمولاً بر حسب میلی‌متر بیان می‌شود. برای سهولت، گاهی معادل اینچی آن نیز ذکر می‌شود؛ برای مثال، سایز ۳۲ میلی‌متر تقریباً معادل ۱ اینچ است.

لوله‌های پلی‌اتیلن تک‌جداره عموماً در سایزهای کوچک مانند ۱۶، ۲۰، ۲۵ و ۳۲ میلی‌متر برای آبیاری قطره‌ای و انشعابات، سایزهای متوسط مانند ۶۳، ۹۰ و ۱۱۰ میلی‌متر برای خطوط اصلی مزارع یا شبکه‌های توزیع، و سایزهای بزرگ مانند ۱۶۰، ۲۰۰، ۲۵۰ میلی‌متر و بالاتر برای خطوط انتقال اصلی آب یا فاضلاب تولید می‌شوند.

انتخاب قطر مناسب بستگی مستقیم به حجم سیال عبوری، دبی مورد نیاز و طول مسیر دارد. هرچه دبی و مسافت بیشتر باشد، معمولاً به لوله‌ای با قطر بزرگ‌تر نیاز است تا افت فشار کاهش پیدا کند.

فشار کاری یا فشار اسمی لوله نیز نشان‌دهنده حداکثر فشاری است که لوله می‌تواند در طول عمر مفید خود، که معمولاً ۵۰ سال در نظر گرفته می‌شود، تحمل کند. این مقدار بر حسب بار بیان می‌شود و معمولاً به‌صورت PN4، PN6، PN8، PN10، PN12.5، PN16 و PN20 مشخص می‌گردد.

هرچه فشار کاری لوله بالاتر باشد، ضخامت دیواره آن بیشتر، وزن آن بالاتر و قیمت آن نیز بیشتر خواهد بود. به همین دلیل، انتخاب صحیح باید به گونه‌ای باشد که فشار اسمی لوله کمی بیشتر از حداکثر فشار عملیاتی سیستم باشد تا هم ایمنی تامین شود و هم هزینه اضافی به پروژه تحمیل نگردد.

برای مثال، در سیستمی با فشار کاری ۵ بار، استفاده از لوله PN6 معمولاً انتخابی مناسب و اقتصادی محسوب می‌شود.

انتخاب لوله پلی‌اتیلن بر اساس نوع پروژه

نیازها و شرایط هر پروژه می‌تواند انتخاب سایز و کلاس فشار لوله را به شکل قابل توجهی تحت تاثیر قرار دهد. در ادامه، راهنمای انتخاب لوله پلی‌اتیلن مناسب را در چهار حوزه کاربردی بررسی می‌کنیم.

پروژه‌های کشاورزی و آبیاری

لوله‌های پلی‌اتیلن به دلیل انعطاف‌پذیری بالا و مقاومت در برابر رسوب و خوردگی، گزینه‌ای بسیار مناسب برای سیستم‌های آبیاری کشاورزی هستند.

در آبیاری قطره‌ای معمولاً از لوله‌های سایز کوچک مانند ۱۶ و ۲۰ میلی‌متر با فشار کاری پایین، حدود ۴ یا ۶ بار، استفاده می‌شود. فشار عملیاتی سامانه‌های قطره‌ای کم است و معمولاً نیازی به لوله با کلاس فشار بالا وجود ندارد.

در آبیاری بارانی، سیستم‌های آبپاش و سامانه‌های تحت فشار مانند مه‌پاش‌ها، غالباً به لوله‌هایی با سایز متوسط مانند ۳۲، ۴۰ یا ۵۰ میلی‌متر و فشار کاری بالاتر، بین ۶ تا ۱۰ بار، نیاز است تا افت فشار در طول مسیر جبران شود.

همچنین خطوط اصلی انتقال آب از منبع یا پمپ به مزرعه ممکن است قطرهای بزرگ‌تری مانند ۹۰ یا ۱۱۰ میلی‌متر داشته باشند و در طرح‌های آبیاری وسیع، حتی تا ۲۰۰ میلی‌متر نیز برسند.

به طور کلی، هرچه مساحت زمین، دبی مورد نیاز و قدرت پمپ بیشتر باشد، باید از لوله پلی‌اتیلن با قطر بیشتر و در صورت نیاز با کلاس فشار بالاتر استفاده کرد.

پروژه‌های صنعتی و کارخانه‌ای

لوله پلی‌اتیلن در صنایع مختلف برای انتقال آب، مواد شیمیایی، سیالات فرآیندی و پساب‌های صنعتی به کار می‌رود. در این پروژه‌ها معمولاً نیاز به لوله‌هایی با دوام بالا و فشار کاری بیشتر وجود دارد.

در بسیاری از محیط‌های صنعتی، سیال توسط پمپ با فشار بالا جابه‌جا می‌شود یا سیستم در معرض ضربه قوچ ناشی از باز و بسته شدن سریع شیرها قرار دارد. به همین دلیل، انتخاب کلاس فشار مناسب اهمیت ویژه‌ای پیدا می‌کند.

سایز لوله مورد نیاز در صنعت به نوع کاربرد و دبی جریان بستگی دارد. برای مثال، ممکن است در یک کارخانه از لوله‌های ۶۳ یا ۹۰ میلی‌متر برای خطوط فرعی آب‌رسانی استفاده شود، در حالی که برای خطوط اصلی خنک‌کننده یا انتقال مواد، سایزهای ۱۶۰ یا ۲۰۰ میلی‌متر مورد نیاز باشد.

فشار کاری پیشنهادی برای لوله‌های صنعتی اغلب ۱۰ یا ۱۶ بار است تا حاشیه اطمینان کافی در سیستم وجود داشته باشد. در خطوط حساس مانند شبکه‌های آتش‌نشانی کارخانه‌ها یا معادن، حتی استفاده از لوله‌های کلاس ۱۶ یا ۲۰ بار ضروری است.

در مقابل، اگر سیال به صورت ثقلی یا با پمپ کم‌فشار منتقل شود، مانند تخلیه پساب به حوضچه‌های روباز، می‌توان از لوله‌هایی با فشار کاری کمتر مانند ۶ یا ۸ بار استفاده کرد.

پروژه‌های شهری و شبکه‌های آبرسانی

شبکه‌های توزیع آب شهری عمدتاً با لوله‌های پلی‌اتیلن فشار قوی اجرا می‌شوند تا دوام، ایمنی و پایداری تامین آب شرب حفظ شود.

در این سامانه‌ها، بسته به جمعیت تحت پوشش و نقش هر خط در شبکه، از لوله‌هایی با سایز متوسط تا بزرگ استفاده می‌شود. انشعابات ساختمان‌ها معمولاً با سایزهای کوچک‌تر مانند ۲۰ تا ۶۳ میلی‌متر اجرا می‌شوند، در حالی که خطوط اصلی توزیع در معابر می‌توانند سایز ۷۵، ۹۰ یا ۱۱۰ میلی‌متر داشته باشند.

برای خطوط انتقال اصلی بین مخازن، ایستگاه‌های پمپاژ و شبکه نیز ممکن است از سایزهای بزرگ‌تر مانند ۲۰۰ تا ۴۰۰ میلی‌متر استفاده شود.

استاندارد رایج برای فشار کاری لوله آب شهری معمولاً ۱۰ یا ۱۶ بار است. این موضوع به این دلیل است که فشار آب در ساعات اوج مصرف ممکن است تا ۶ یا ۸ بار برسد و لوله باید نوسانات ناشی از عملکرد پمپ‌ها و ضربه قوچ را نیز تحمل کند.

در برخی شبکه‌ها که مناطق مرتفع را پوشش می‌دهند یا سامانه اطفاء حریق به آن‌ها متصل است، ممکن است نیاز به لوله‌های کلاس ۱۶ یا حتی ۲۰ بار وجود داشته باشد. در مجموع، برای افزایش طول عمر و کاهش ریسک شکست، استفاده از لوله پلی‌اتیلن با کلاس فشاری مناسب و اقتصادی در این پروژه‌ها ضروری است.

پروژه‌های فاضلابی

شبکه‌های فاضلاب به دو صورت ثقلی و تحت فشار اجرا می‌شوند و انتخاب لوله پلی‌اتیلن در هر یک از این دو حالت معیارهای متفاوتی دارد.

در خطوط فاضلاب ثقلی که جریان بر اساس شیب و نیروی گرانش حرکت می‌کند، عملاً فشار داخلی قابل توجهی وجود ندارد. در این شرایط، معمولاً می‌توان از لوله‌هایی با فشار اسمی پایین مانند ۴ یا ۶ بار استفاده کرد.

در این نوع پروژه، مقاومت حلقوی لوله و توان تحمل بار خاک و ترافیک از فشار داخلی مهم‌تر است. به همین دلیل، در بسیاری از پروژه‌ها از لوله‌های دوجداره کاروگیت با قطرهای ۲۵۰ میلی‌متر به بالا استفاده می‌شود که مخصوص خطوط فاضلاب ثقلی طراحی شده‌اند.

در فاضلاب تحت فشار، مانند خروجی ایستگاه‌های پمپاژ، لوله باید بر اساس حداکثر فشار سیستم انتخاب شود. در این موارد، معمولاً لوله‌های PN10 یا PN16 برای مقابله با فشار پمپاژ و ضربه‌های احتمالی به کار می‌روند.

بسته به مقیاس پروژه و حجم فاضلاب، سایز لوله‌های پلی‌اتیلن فاضلابی می‌تواند بسیار بزرگ باشد و در برخی خطوط اصلی تصفیه‌خانه‌ها و کلکتورها، قطرهای ۳۱۵، ۴۰۰ و حتی بیشتر نیز مورد استفاده قرار می‌گیرند.

جدول پیشنهادی سایز و فشار بر اساس نوع پروژه

نکات مهم در انتخاب سایز و فشار لوله پلی‌اتیلن

برای انتخاب صحیح لوله پلی‌اتیلن، تنها توجه به قطر یا فشار اسمی کافی نیست. باید مجموعه‌ای از عوامل فنی مانند دبی، طول مسیر، اختلاف ارتفاع، نوع سیال، فشار پمپ، احتمال ضربه قوچ و شرایط نصب به‌طور همزمان بررسی شوند.

در بسیاری از پروژه‌ها، انتخاب لوله‌ای با قطر کمی بزرگ‌تر می‌تواند افت فشار را کاهش دهد و عملکرد شبکه را بهبود بخشد. در مقابل، انتخاب بیش از حد محافظه‌کارانه و استفاده از کلاس فشار خیلی بالا ممکن است هزینه پروژه را بدون نیاز واقعی افزایش دهد.

بهترین رویکرد این است که محاسبات هیدرولیکی و شرایط اجرایی پروژه در کنار استانداردهای معتبر و مشاوره فنی تولیدکننده بررسی شود تا انتخاب نهایی از نظر فنی و اقتصادی بهینه باشد.

نتیجه‌گیری

انتخاب صحیح سایز و فشار کاری لوله پلی‌اتیلن یکی از عوامل کلیدی در موفقیت هر پروژه تاسیساتی است. با در نظر گرفتن نوع کاربرد، دبی، فشار سیستم، شیب مسیر و سایر شرایط عملیاتی، می‌توان لوله‌ای را انتخاب کرد که هم از نظر فنی عملکرد مناسبی داشته باشد و هم از نظر اقتصادی مقرون‌به‌صرفه باشد.

استفاده از این راهنما در کنار مشورت با کارشناسان فنی، ریسک‌های ناشی از انتخاب نادرست لوله را کاهش می‌دهد. در نهایت نیز توصیه می‌شود برای اطمینان از کیفیت، دوام و انطباق با استانداردها، لوله‌های پلی‌اتیلن مورد نیاز خود را از تولیدکنندگان معتبر تهیه کنید.
