روشهای اتصال لوله پلیاتیلن؛ جوش لببهلب، الکتروفیوژن یا کمربندی؟
لولههای پلیاتیلن به دلیل دوام بالا، انعطافپذیری و آببندی مناسب، امروزه در پروژههای آبرسانی، فاضلاب، صنعتی و کشاورزی بهطور گسترده استفاده میشوند. یکی از مهمترین تصمیمها در اجرای این خطوط، انتخاب روش اتصال مناسب است؛ زیرا کیفیت اتصال مستقیماً بر نشتی، استحکام، عمر مفید و هزینه نگهداری شبکه اثر میگذارد.
سه روش رایج برای اتصال لولههای پلیاتیلن شامل جوش لببهلب یا بات فیوژن، جوش الکتروفیوژن و اتصالات کمربندی یا پیچی است. هر یک از این روشها مزایا، محدودیتها و کاربردهای خاص خود را دارند و انتخاب نهایی باید با توجه به قطر لوله، فشار کاری، شرایط نصب، تجهیزات در دسترس و مهارت نیروی اجرا انجام شود.
معرفی انواع روشهای اتصال لوله پلیاتیلن
بهطور کلی سه روش اصلی برای اتصال لولههای پلیاتیلن در پروژههای اجرایی استفاده میشود. این روشها شامل جوش لببهلب، جوش الکتروفیوژن و اتصالات مکانیکی هستند که هر کدام در شرایط خاصی بهترین عملکرد را دارند.
جوش لببهلب یا Butt Fusion
در این روش، سر دو لوله با استفاده از صفحه حرارتی دستگاه جوش گرم میشود و سپس تحت فشار کنترلشده به یکدیگر متصل میگردد. نتیجه این فرآیند، یک اتصال همجنس، یکپارچه و بسیار مقاوم است که بهخصوص در خطوط اصلی و پروژههای بزرگ کاربرد زیادی دارد.
جوش الکتروفیوژن یا Electrofusion
در روش الکتروفیوژن از اتصالات مخصوصی مانند کوپلر، زانویی یا سهراهی دارای المنت حرارتی داخلی استفاده میشود. پس از قرارگیری لولهها در داخل اتصال، دستگاه الکتروفیوژن با اعمال جریان برق کنترلشده، سطوح درگیر را ذوب کرده و یک اتصال محکم و بدون نشتی ایجاد میکند.
اتصال کمربندی یا پیچی
این روش بدون جوشکاری و با استفاده از قطعات مکانیکی مانند اتصالات فشاری، رزوهای، واشردار و کمربندهای انشعاب انجام میشود. اتصالات مکانیکی بیشتر در قطرهای پایین، پروژههای کمفشار، آبیاری کشاورزی و انشعابات فرعی مورد استفاده قرار میگیرند.
در پروژههای کوچک و لولههای با قطر کم، معمولاً اتصالات پیچی به دلیل سرعت نصب و سادگی اجرا ترجیح داده میشوند. اما در خطوط پرفشار، قطرهای بالا و کاربردهای حساس، روشهای جوشی مانند بات فیوژن و الکتروفیوژن انتخاب مطمئنتری هستند.

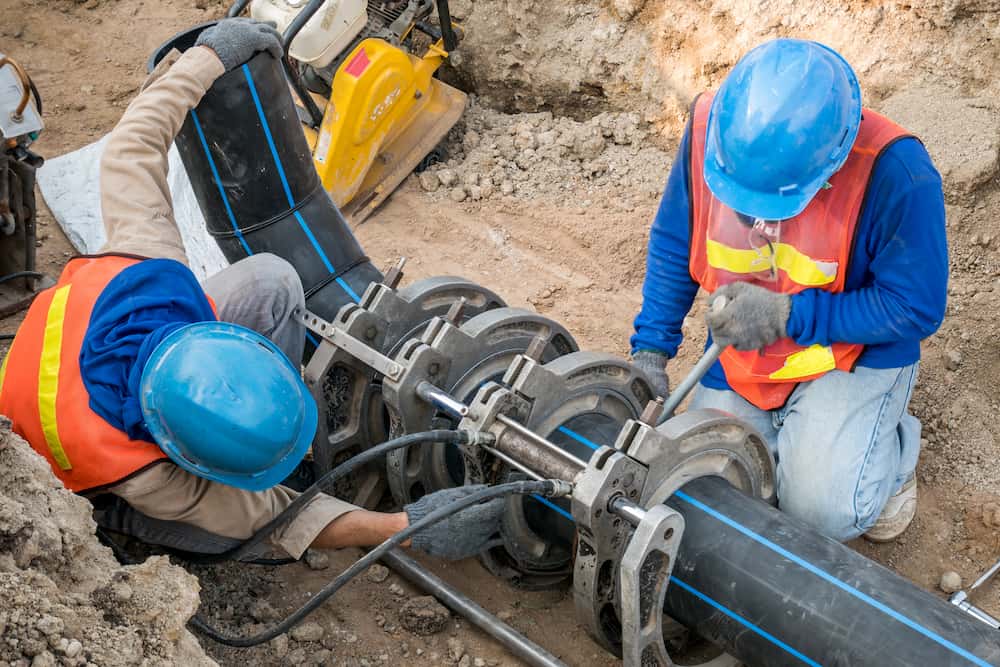

جوش لببهلب لوله پلیاتیلن چیست؟
جوش لببهلب یکی از متداولترین روشهای اتصال دائم لولههای پلیاتیلن در پروژههای بزرگ است. در این روش، دو سر لوله توسط دستگاه بات فیوژن و صفحه حرارتی تا مرز ذوب شدن گرم میشوند و سپس با فشار کنترلشده به هم فشرده میشوند تا اتصال نهایی شکل بگیرد.
نتیجه جوش لببهلب، اتصالی است که از نظر جنس، ساختار و آببندی تقریباً با خود لوله یکسان است. به همین دلیل این روش در خطوط اصلی آبرسانی، انتقال گاز، خطوط فاضلاب تحت فشار و بسیاری از کاربردهای صنعتی بسیار پرکاربرد است.
مزایای جوش لببهلب پلیاتیلن
استحکام بالا و آببندی کامل از مهمترین مزایای این روش است. اگر جوش بهدرستی انجام شود، اتصال نهایی از نظر مقاومت مکانیکی و تحمل فشار تقریباً همسطح خود لوله خواهد بود.
از آنجا که در این روش اتصال مستقیم بین دو سر لوله ایجاد میشود و قطعه واسطی مانند کوپلر وجود ندارد، خط لوله کاملاً یکپارچه خواهد بود و احتمال نشتی به حداقل میرسد.
در پروژههای بزرگ، جوش لببهلب از نظر اقتصادی نیز بسیار مناسب است؛ زیرا نیاز به اتصالات اضافی ندارد و هزینه هر اتصال در متراژ بالا معمولاً از الکتروفیوژن کمتر تمام میشود.
این نوع اتصال در برابر رطوبت، مواد شیمیایی موجود در خاک، تنشهای ناشی از نشست زمین و حتی ارتعاشات یا زلزله مقاومت خوبی دارد و برای خطوط با فشار متوسط و بالا گزینهای قابل اعتماد است.
معایب جوش لببهلب پلیاتیلن
اجرای این روش نیازمند دستگاه جوش بات فیوژن و اپراتور ماهر است. تنظیم صحیح دما، زمان حرارتدهی و فشار جوش اهمیت بالایی دارد و در صورت اجرای غیراصولی، کیفیت اتصال کاهش مییابد.
جوش لببهلب نسبت به اتصالات مکانیکی زمان بیشتری نیاز دارد. آمادهسازی لوله، قرارگیری دقیق در دستگاه، حرارتدهی و زمان خنک شدن، سرعت نصب را در برخی پروژهها کاهش میدهد.
در فضاهای محدود، ترانشههای باریک یا تعمیرات موضعی، استفاده از این روش دشوارتر است؛ زیرا برای انجام جوش، دو سر لوله باید در موقعیت مناسب قرار گیرند و امکان کار با دستگاه وجود داشته باشد.
جوش الکتروفیوژن لوله پلیاتیلن چیست؟
جوش الکتروفیوژن یکی دیگر از روشهای اتصال دائم لوله پلیاتیلن است که در آن از اتصالات مخصوص دارای المنت حرارتی داخلی استفاده میشود. دو سر لوله داخل کوپلر یا اتصال الکتروفیوژن قرار میگیرد و سپس دستگاه با اعمال جریان برق، سطح داخلی اتصال و سطح خارجی لوله را ذوب میکند.
پس از سرد شدن، اتصال نهایی بهصورت یکپارچه و بدون نشتی شکل میگیرد. این روش در خطوط گازرسانی شهری، انشعابات پرفشار آب، تعمیرات خطوط پلیاتیلن و فضاهای محدود کاربرد گستردهای دارد.
مزایای جوش الکتروفیوژن پلیاتیلن
اتصالات الکتروفیوژن از نظر استحکام و آببندی بسیار قابل اعتماد هستند و برای کاربردهای حساس و فشارهای بالا انتخابی حرفهای به شمار میروند.
این روش دوام طولانیمدتی دارد؛ زیرا در محل جوش، پلیاتیلن لوله و اتصال عملاً با یکدیگر یکپارچه میشوند و اتصال نهایی در برابر خوردگی، زنگزدگی و شرایط محیطی مقاومت خوبی پیدا میکند.
الکتروفیوژن برای فضاهای تنگ، ترانشههای باریک و موقعیتهایی که امکان جابهجایی زیاد لولهها وجود ندارد بسیار مناسب است. به همین دلیل در تعمیر خطوط مدفون یا اجرای انشعابات، مزیت قابل توجهی نسبت به بات فیوژن دارد.
در خطوط گاز شهری، الکتروفیوژن یکی از روشهای استاندارد و مطمئن محسوب میشود. همچنین در خطوط آبرسانی حساس و انتقال مواد شیمیایی نیز به دلیل کیفیت اتصال بالا، کاربرد فراوانی دارد.
معایب جوش الکتروفیوژن پلیاتیلن
اجرای جوش الکتروفیوژن نیازمند دستگاه مخصوص است و این تجهیزات معمولاً قیمت بالایی دارند. دستگاه باید زمان و شدت جریان را با دقت کنترل کند تا اتصال بهدرستی انجام شود.
خود اتصالات الکتروفیوژن مانند کوپلر، زانو و سهراهی نیز نسبت به اتصالات معمولی گرانتر هستند. در نتیجه هزینه کلی پروژه، بهویژه در تعداد اتصالات زیاد، افزایش پیدا میکند.
برای دستیابی به جوش باکیفیت، سطح لوله باید کاملاً تمیز و لایه اکسیدی آن بهدرستی تراشیده شود. هرگونه آلودگی، خطا در آمادهسازی یا جابهجایی اتصال پیش از سرد شدن کامل، میتواند کیفیت نهایی جوش را کاهش دهد.
اتصالات کمربندی یا مکانیکی پلیاتیلن چیست؟
اتصالات مکانیکی یا کمربندی، گروهی از اتصالات پلیاتیلن هستند که بدون جوشکاری و تنها با درگیری مکانیکی اجزا، لولهها را به یکدیگر متصل میکنند. این گروه شامل اتصالات پیچی، فشاری، رزوهای و نیز کمربندهای انشعاب است.
اتصالات پیچی پلیاتیلن
اتصالات پیچی معمولاً از قطعاتی مانند بدنه، اورینگ آببندی، حلقه فشار و مهره تشکیل میشوند. سر لوله داخل اتصال قرار میگیرد و با بستن مهره، اورینگ اطراف لوله فشرده شده و آببندی انجام میشود. انواع رایج این اتصالات شامل رابط مستقیم، زانویی، سهراهی و تبدیل است.
این اتصالات بیشتر برای قطرهای پایین و فشارهای کاری محدود مورد استفاده قرار میگیرند و در پروژههای آبیاری کشاورزی، خطوط فرعی و مصارف سبک بسیار رایج هستند.
کمربند انشعاب پلیاتیلن
کمربند انشعاب نوعی اتصال مکانیکی برای گرفتن انشعاب از لوله اصلی است. این قطعه از دو نیمه تشکیل میشود که مانند کمربند روی لوله بسته میشوند. در قسمت بالایی آن یک خروجی رزوهای یا فلنجی قرار دارد که برای اتصال انشعاب فرعی استفاده میشود.
پس از بستن کمربند روی لوله اصلی، محل خروجی سوراخ میشود تا جریان از خط اصلی وارد انشعاب گردد. این روش در شبکههای آب شهری، سامانههای کشاورزی و برخی خطوط فاضلاب برای انشعابگیری بسیار پرکاربرد است.
مزایای اتصالات کمربندی و پیچی
نصب سریع و ساده، مهمترین مزیت این اتصالات است. برای بستن آنها معمولاً تنها به ابزار دستی مانند آچار نیاز است و خبری از دستگاه جوش یا برق نیست.
این روش به تخصص جوشکاری نیاز ندارد و با یک آموزش کوتاه نیز قابل اجرا است. به همین دلیل در مناطق دوردست، مزارع، باغها و پروژههای سبک بسیار محبوب است.
هزینه اولیه این اتصالات نسبت به الکتروفیوژن کمتر است و برای پروژههای کمفشار یا سامانههای آبیاری، گزینهای مقرونبهصرفه به شمار میرود.
از دیگر مزایای آن میتوان به قابلیت باز و بسته شدن اشاره کرد. در صورت نیاز به تغییر مسیر، تعمیر موضعی یا توسعه شبکه، این اتصالات انعطاف اجرایی بیشتری نسبت به اتصالات جوشی دارند.
معایب اتصالات کمربندی و پیچی
میزان آببندی و اطمینان این اتصالات معمولاً از روشهای جوشی کمتر است. در فشارهای بالا یا در صورت شل شدن مهرهها و فرسودگی واشرها، احتمال نشتی افزایش پیدا میکند.
عمر مفید اتصالات مکانیکی در شرایط سخت محیطی، خاکهای خورنده، گرمای بالا یا لرزش مداوم ممکن است کمتر از اتصالات جوشی باشد؛ زیرا قطعاتی مانند اورینگ و مهره نسبت به جوش یکپارچه حساستر هستند.
این اتصالات از نظر سایز و کاربرد نیز محدودیت دارند. معمولاً برای قطرهای خیلی بزرگ استفاده نمیشوند و برای خطوط اصلی پرفشار یا کاربردهای حساس، گزینه ایدهآلی به شمار نمیروند.
مقایسه نهایی روشهای اتصال لوله پلیاتیلن
برای انتخاب بهترین روش اتصال، باید شرایط واقعی پروژه را در نظر گرفت. هیچ روش واحدی برای همه پروژهها بهترین نیست؛ بلکه بات فیوژن، الکتروفیوژن و اتصالات مکانیکی هر کدام در موقعیت خاصی برتری دارند.
| روش اتصال | حرارتدهی دو سر لوله و اتصال مستقیم بدون واسطه | ذوب لوله و اتصال توسط المنت داخلی کوپلر | اتصال با رزوه، اورینگ، مهره یا کمربند بدون جوش |
| تجهیزات موردنیاز | دستگاه بات فیوژن و برق یا ژنراتور | دستگاه الکتروفیوژن و اتصالات مخصوص | ابزار دستی ساده مانند آچار |
| فشار کاری معمول | مناسب برای خطوط با فشار متوسط و بالا | بسیار مناسب برای فشارهای بالا و خطوط حساس | معمولاً مناسب برای فشارهای پایین تا متوسط |
| سرعت نصب | متوسط | نسبتاً کند به دلیل آمادهسازی و خنک شدن | بسیار سریع |
| هزینه | متوسط | بالا | پایین |
| نیاز به مهارت تخصصی | بالا | بالا | کم |
| کاربرد معمول | خطوط اصلی آب، فاضلاب، گاز و صنعت | خطوط گاز، آب پرفشار، تعمیرات و فضاهای محدود | آبیاری، انشعابات فرعی، پروژههای سبک و کمفشار |
| دوام و استحکام | بسیار بالا | بسیار بالا | متوسط تا خوب |
کدام روش اتصال بهتر است؟
اگر پروژه شما شامل خطوط اصلی، فشار بالا، حساسیت زیاد نسبت به نشتی و نیاز به عمر طولانی است، روشهای جوشی یعنی جوش لببهلب یا الکتروفیوژن انتخاب مناسبتری هستند. الکتروفیوژن بهویژه در پروژههای حساس و تعمیرات موضعی، مزیت بیشتری دارد.
اگر هدف شما اجرای سریع، کمهزینه و ساده در پروژههای کوچک یا کمفشار است، اتصالات مکانیکی مانند پیچی و کمربندی گزینهای کاربردی و اقتصادی خواهند بود.
جوش لببهلب معمولاً برای پروژههای بزرگ، خطوط اصلی و زمانی که هزینه تمامشده اهمیت دارد، انتخابی متعادل بین کیفیت و صرفه اقتصادی است. در مقابل، الکتروفیوژن معمولاً برای شرایط خاص، فضاهای محدود و خطوطی که حداکثر اطمینان از عدم نشتی نیاز است، برتری دارد.
جمعبندی
روش اتصال لوله پلیاتیلن باید بر اساس قطر لوله، فشار کاری، شرایط اجرا، بودجه پروژه، نوع کاربرد و دسترسی به تجهیزات انتخاب شود. هیچ روشی بهتنهایی برای همه پروژهها بهترین نیست و انتخاب درست زمانی انجام میشود که نیاز فنی پروژه بهدرستی شناخته شده باشد.
بهطور خلاصه، جوش لببهلب برای خطوط اصلی و پروژههای بزرگ، الکتروفیوژن برای خطوط حساس، تعمیرات و شرایط با فضای محدود، و اتصالات مکانیکی برای شبکههای سبک، آبیاری کشاورزی و انشعابات فرعی مناسبتر هستند.
در هر سه روش، استفاده از لوله و اتصالات استاندارد، رعایت دستورالعمل اجرایی و بهرهگیری از نیروی ماهر یا نظارت تخصصی، نقش تعیینکنندهای در کیفیت نهایی و طول عمر شبکه خواهد داشت.
بهترین روش اتصال لوله پلیاتیلن کدام است؟+
بهترین روش به نوع پروژه بستگی دارد. برای خطوط اصلی و پرفشار معمولاً جوش لببهلب یا الکتروفیوژن مناسبتر است، اما برای پروژههای کوچک و کمفشار، اتصالات پیچی و کمربندی انتخاب اقتصادیتری هستند.
تفاوت جوش لببهلب و الکتروفیوژن چیست؟+
در جوش لببهلب دو سر لوله مستقیماً با حرارت و فشار به هم متصل میشوند، اما در الکتروفیوژن از یک اتصال واسط دارای المنت حرارتی داخلی استفاده میشود. الکتروفیوژن برای فضاهای محدود و تعمیرات مناسبتر است.
آیا اتصالات پیچی برای فشار بالا مناسب هستند؟+
معمولاً خیر. اتصالات مکانیکی بیشتر برای فشارهای پایین تا متوسط مناسباند و در خطوط پرفشار، روشهای جوشی اطمینان و آببندی بهتری ارائه میدهند.
کمربند انشعاب پلیاتیلن چه کاربردی دارد؟+
کمربند انشعاب برای گرفتن انشعاب از لوله اصلی استفاده میشود و در شبکههای آبرسانی شهری، کشاورزی و برخی خطوط فاضلاب کاربرد زیادی دارد.
آیا جوش الکتروفیوژن گرانتر از بات فیوژن است؟+
بله، معمولاً هزینه دستگاه و خود اتصالات الکتروفیوژن از جوش لببهلب بیشتر است. به همین دلیل در پروژههای بزرگ، بات فیوژن از نظر اقتصادی مقرونبهصرفهتر است.
برای لولههای کوچک کدام نوع اتصال رایجتر است؟+
برای لولههای با قطر کم، بهویژه در پروژههای کشاورزی و خطوط فرعی، اتصالات پیچی و فشاری بیشتر استفاده میشوند؛ چون نصب آنها سریع و بدون نیاز به جوشکاری است.
